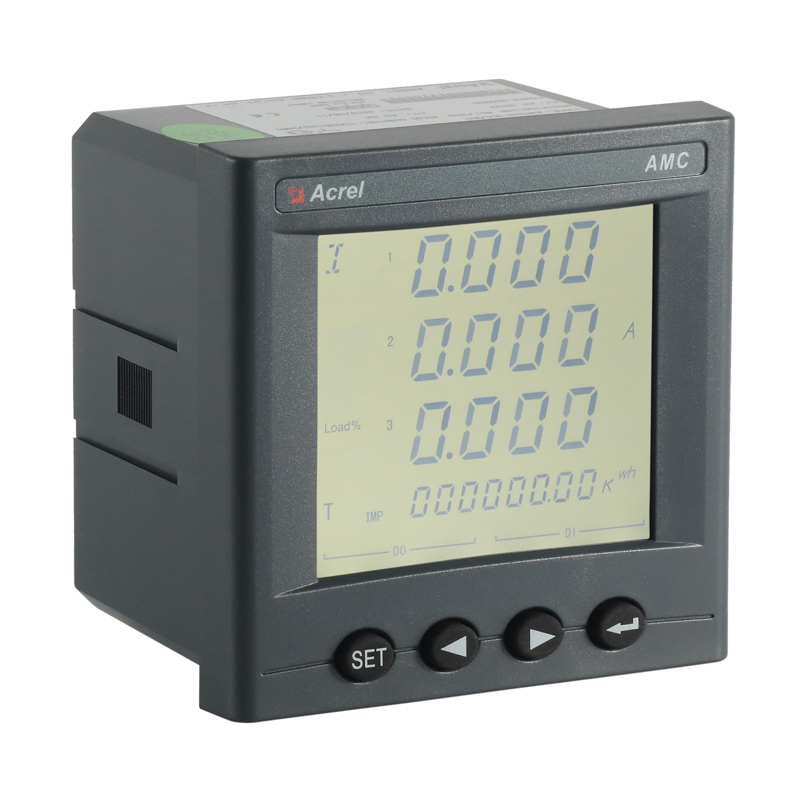

1.概述

AMC 系列可編程智能電測儀表采用交流采樣技術，可直接或間接測量單相電網或三相電網中某一相的電壓和電流。既可

用于本地顯示，又能與工控設備連接，組成測控系統。

儀表可具有 RS-485 通訊接口，采用Modbus-RTU 協議；可帶模擬量輸出、繼電器報警輸出、開關量輸入/ 輸出。

根據不同要求，通過儀表面板按鍵，對變比、報警、通訊等參數進行設置和控制。

2.技術參數

技術參數 指 標

輸入

標稱值：交流電壓：?jiǎn)蜗?AC 100V、400V；三相 AC 100V、400V、660V（僅 72、96，三相時特指線電壓） 交流電流：AC1A、5A；

直流電壓：1000V、300V；直流電流：75mV、10V、 0-20mA、4-20mA、5A；

 特殊規格可事先咨詢

過載：電壓：1.2 倍持續，2 倍額定值/1 秒；電流：1.2 倍持續，10 倍額定值/1 秒；

頻率 45Hz～65Hz

功耗 各電壓、電流輸入回路功耗均小于 0.5VA

精度等級 0.5 級

功能

顯示 LED 或 LCD 顯示；

通訊

RS485，Modbus-RTU 協議；（1 個起始位，8 個數據位，1 個停止位，無奇偶校驗位）

波特率 2400/4800/9600/19200 bps 等

報警

默認 1 路無源繼電器，觸點容量 3A/30VDC，3A/250VAC，

高、低、不平衡報警等

模擬量

DC4～20mA（負載 < 500Ω)

(備注：上述信號輸入輸出特需選用屏蔽線)

開關量

輸入 四路或兩路干接點輸入，內置電源,光耦隔離

輸出 兩路開關量輸出，常開繼電器觸點，容量：3A/30VDC，3A/250VAC

電源

電壓范圍 AC/DC 85-265V

功耗 < 5VA

絕緣電阻 ≥ 100MΩ

工頻耐壓

電源端子組與信號輸入、輸出端子組之間2kV/1min（RMS）

外殼與各端子組（除參比電壓≤40V的端子）之間的工頻耐壓為AC 4kv

平均無故障工作時間≥ 50000h

環境：溫度工作： -10℃～+55℃；貯存：-25℃～+70℃；濕度 ≤ 95%RH，不結露，不含腐蝕性氣體

海拔 ≤ 2500m
