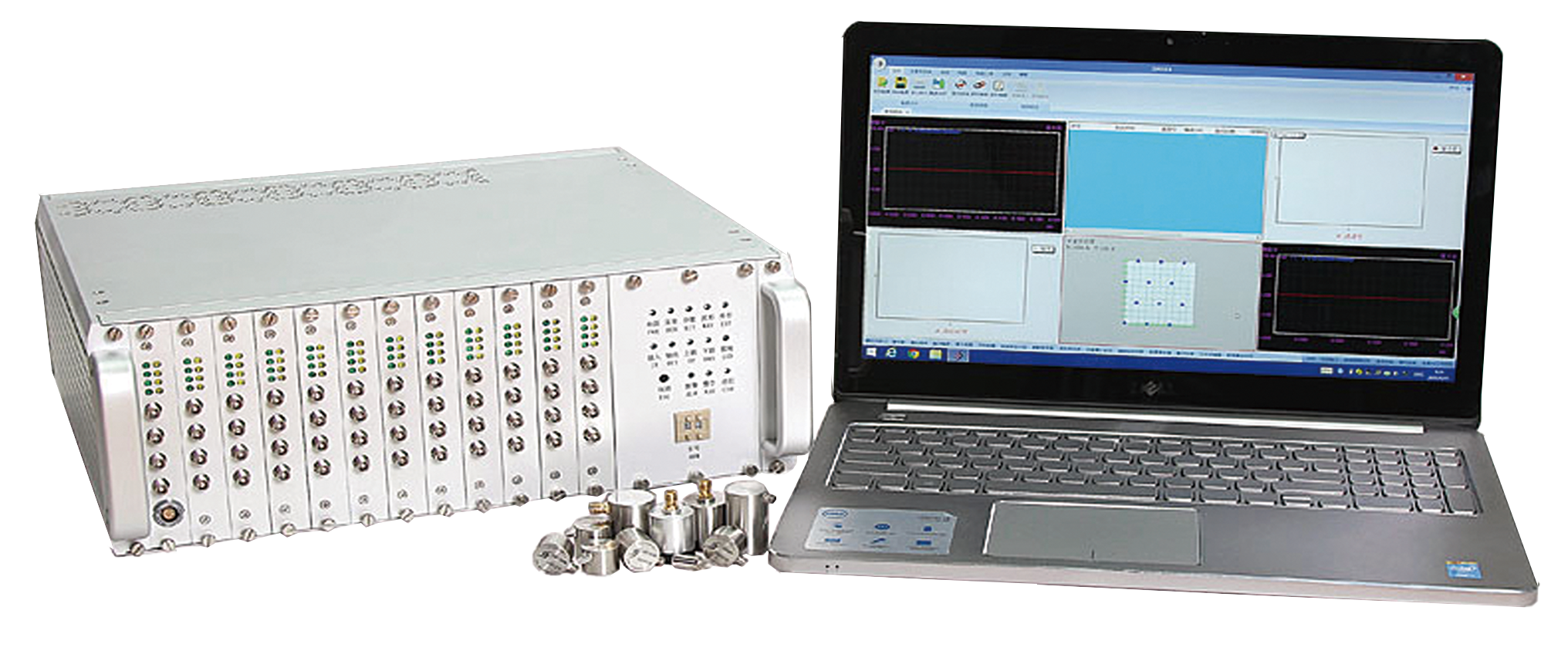

SAEU3H硬件參數
| 采樣頻率 | 單個通道zd采樣率10M點/秒，采樣率連續可調，每個通道可獨立設置 |
|---|
| 采樣精度 | 16位 |
| 數據tgl | 單個USB3.0接口連接tglzd高于300MB/秒，兩個獨立USB3.0接口連接tglzd高于600MB/秒 |
| 連續波形采集 | 10M/s采樣率16位精度15通道連續波形連續采集 |
| 大通道數特征參數采集 | 10M/s采樣率16位精度128通道特征參數數據采集及存儲不丟失 |
| 采集卡通道數 | 每個采集卡具有4個獨立通道 |
| 采集卡內存容量 | 1Gb每張采集卡 |
| 采集機箱 | 4通道、20通道、48通道三種基本型號機箱 |
| 通道擴展 | 多機箱可級聯組成128通道聲發射系統，每個機箱亦可作為獨立主機使用 |
| 聲發射信號處理 | 每個采集卡硬件均具有AE特征參數實時提取功能，通道可獨立設置 |
| 波形采樣長度 | zd單個波形采樣長度，每通道可同時達128k采樣點，通道可獨立設置 |
| 波形前采功能 | 觸發前預采集長度可達128k采樣點，通道可獨立設置 |
| AE信號輸入范圍 | ±10V，可向下調整信號輸入電壓范圍至±5V，±2V，±1V，±0.1V，通道可獨立設置 |
| 響應頻率 | 1kHz-2.5MHz（-3dB帶寬） |
| 模擬濾波器 | 20kHz、100kHz、400kHz三個高通濾波器，100kHz、400kHz、1200kHz三個低通濾波器，通過軟件選擇各種組合，可逐個通道獨立設置 |
| 硬件實時數字濾波器 | 1kHz-2MHz頻率范圍內任意數值設置直通、高通、低通、帶通及帶阻。 |
| 主機噪聲 | ﹤15dB（空載） |
| 動態范圍 | 85dB |
| zd信號幅度 | 100dB（使用40dB 前放，對應傳感器輸出為100毫伏） |
| 輸入阻抗 | 50Ω |
| AE特征參數 | 過門限到達時間、峰值到達時間、幅度、振鈴計數、持續時間、相對能量、jd能量、信號強度、上升計數、上升時間、有效值RMS、平均值ASL、起始相位、12個外參、質心頻率、峰值頻率、5個局部功率譜、質心頻率、原始頻率、回蕩頻率、平均頻率 |
| 外參采集 | 儀器標配8個模擬外參數輸入通道，最多可擴展至96個外參通道，外參總采樣率達到每秒1M采樣點，采樣精度16位，外參輸入范圍±10V，可通過軟件變換為信號源的物理單位 |
| 報警輸出 | 主機以開關、燈方式輸出報警控制信號 |
| 機箱尺寸 | 4通道機箱：320mm×125mm×50mm；（長×寬×高）20通道機箱：308mm×225mm×133mm；（長×寬×高）48通道機箱：308mm×368mm×133mm；（長×寬×高） |
| 工作溫度 | 10℃～﹢45℃ |
SAEU3H主要性能特征
?集成度高，便于攜帶；
?可根據需求配置機箱型號，機箱數量，采集卡數量組成多種通道型號系統，多機箱級聯組成大通道數系統，每個機箱都可單獨作為主機使用，可擴展至128通道以上；
?聲發射儀主機與計算機之間數據通訊可選擇USB3.0接口，LAN網口，光纖等多種連接方式；
?網口數據通訊方式可選配，網口通訊配置網絡開關可組成局域網、無線、遙控等多種聲發射組網結構系統；
?每張采集卡配置1Gb大容量DDR內存，確保瞬間大量信號（小于1Gb/s）傳輸時數據不丟失；
?多種波形采集觸發方式：門限觸發、時間觸發、外部觸發、參數觸發，滿足各種采集需要
?示波器方式同步波形采集模式，任意主通道采集被觸發，其他伺服通道將同步采集波形
?硬件實時數字濾波器功能：1kHz-2MHz頻率范圍內任意數值設置直通、高通、低通、帶通及帶阻。每個通道連續信號經數字濾波后波形重構，重構后的波形產生聲發射參數，通道可獨立設置；
?硬件實時FFT分析功能：采集卡硬件連續信號FFT頻域波形及功率譜參數輸出，通道可獨立設置；
?前放狀態自動檢測，方便現場調試，同時前放電壓可調以適應不同規格前置放大器；
?自動傳感器測試：內置AST功能，采集卡可發射聲發射信號用于測試；
?創新的主板總線設計，可對各采集獲得進行數據智能管理，同時可擴展其他類型板卡，實現長期監控、存儲、遠距離傳輸功能；
?機箱采用全鋁合金材料制作，整個機箱框架和面板導電互通全屏蔽罩設計，增強了抗電磁干擾能力；
?電源及散熱按熱力學空氣動力學精準設計，確保最苛刻條件下均勻散熱可靠穩定長期運行；
?gd類似PXI插拔式功能模塊結構標準工業化機箱，擴展性好，采集板等功能模塊卡與機箱相對獨立，方便對設備進行維護與升級；
?面板具有電源、USB通訊、運行、參數、波形、報警、外參、級聯等多組指示燈顯示，方便觀察設備運行狀態。外部觸發，報警輸出；
數據tgl說明：
l 單個USB3.0接口連接電腦實時連續tglzd高于300MB/秒，可滿足300萬組/秒的特征參數采集或300MB/秒的連續波形采集。
l 兩個USB獨立接口連接時，實時連續tglzd可高于600MB/秒，特征參數采集與連續波形采集速率對應翻倍。
l 保證10M/s采樣率16位精度15通道連續波形連續采集，5M/s采樣率16位精度30通道連續波形連續采集，3M/s采樣率16位精度50通道連續波形連續采集，或1M/s采樣率16位精度150通道連續波形連續采集。
數據通訊說明：
SAEU3H聲發射采集系統標配USB3.0數據通訊，可滿足瞬時大量數據的通訊與存儲，穩定可靠。同時可選配網絡通訊接口與電子硬盤，用于聲發射遠程應用的采集控制與數據傳輸，電子硬盤對數據進行本地存儲，保證數據不丟失，可應用于遠程監控等特殊采集環境。
