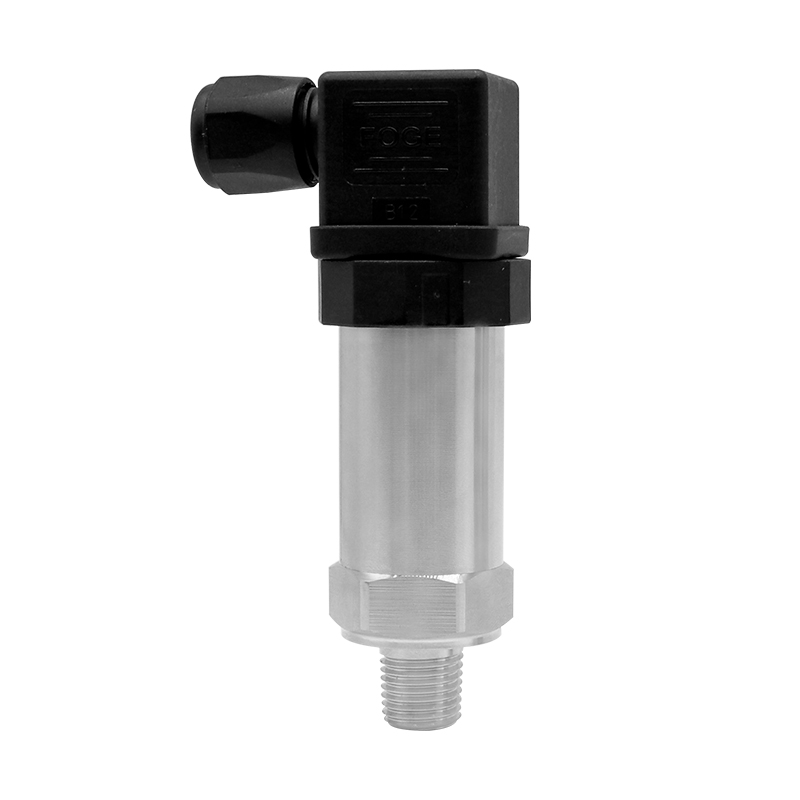

PTL516擴散硅壓力變送器
目錄導航
一、產品簡介及用途：
PTL516擴散硅采用精加工芯體、敏感元件采用硅擴散注入工藝，組成惠斯通全橋，橋內搭建抗干擾電阻，當壓力作用在芯體時，電阻值與前一狀態相比較產生和壓力正比的MV信號，經過二次放大電路轉換成標準電信號放大電路采用進口處理芯片、高穩定，高精度硅阻全橋、專用集成電路自動校準、抗溫漂能力強、芯體采用316不銹鋼材質，耐腐蝕、耐高溫。
二、產品結構與外形尺寸：
三、產品規格選型
主要技術參數
| 量程 | 負壓：0~-100kPa; 正負壓:-0.1~6MPa 微壓：0~100kPa; 常壓：0.1~6MPa 高壓：6~100MPa |
|---|
| 測壓形式 | 表壓、絕壓、密封壓 |
| 激勵 | 恒流推薦 1.5mA；恒壓推薦 10V |
| 輸入阻抗 | 恒流：2kΩ～5kΩ；恒壓：3kΩ～18kΩ |
| 補償溫度 | 恒流：0℃～60℃（≤35kPa）-10℃～70℃（其余量程） 恒壓：-10℃～70℃ |
| 工作溫度 | -40℃～125℃ |
| 儲存溫度 | -40℃～125℃ |
| 絕緣電阻 | ≥200MΩ/250VDC |
| 響應時間 | ≤1ms（上升到 90%FS） |
| 測量介質 | 所有與 316L 兼容的液體和氣體 |
| 機械振動 | 20g（20～5000HZ） |
| 沖擊 | 100g（10ms） |
| 穩定性 | ≤0.1%FS/年 |
| 零位誤差 | ≤0.1%FS/年 |
| zd過載 | ≤150% |
| 綜合精度 | 0.25%FS，0.5%FS |
| 輸出選擇 | 4~20mA，0～5V,1～5V,0～10V，RS485 |
| 供電電壓 | 24VDC |
| 出線材質 | RVVP屏蔽線、RVV阻燃線 |
| 密封圈 | 丁氰或氟橡膠 |
| 膜片材質 | 316L |
| 殼體材質 | 316L |
| 安裝螺紋 | M20*1.5、G1/2，內孔直徑3mm（按客戶需求定制） |
| 包裝 | 使用說明書，合格證 |
| 重量 | 200g |
