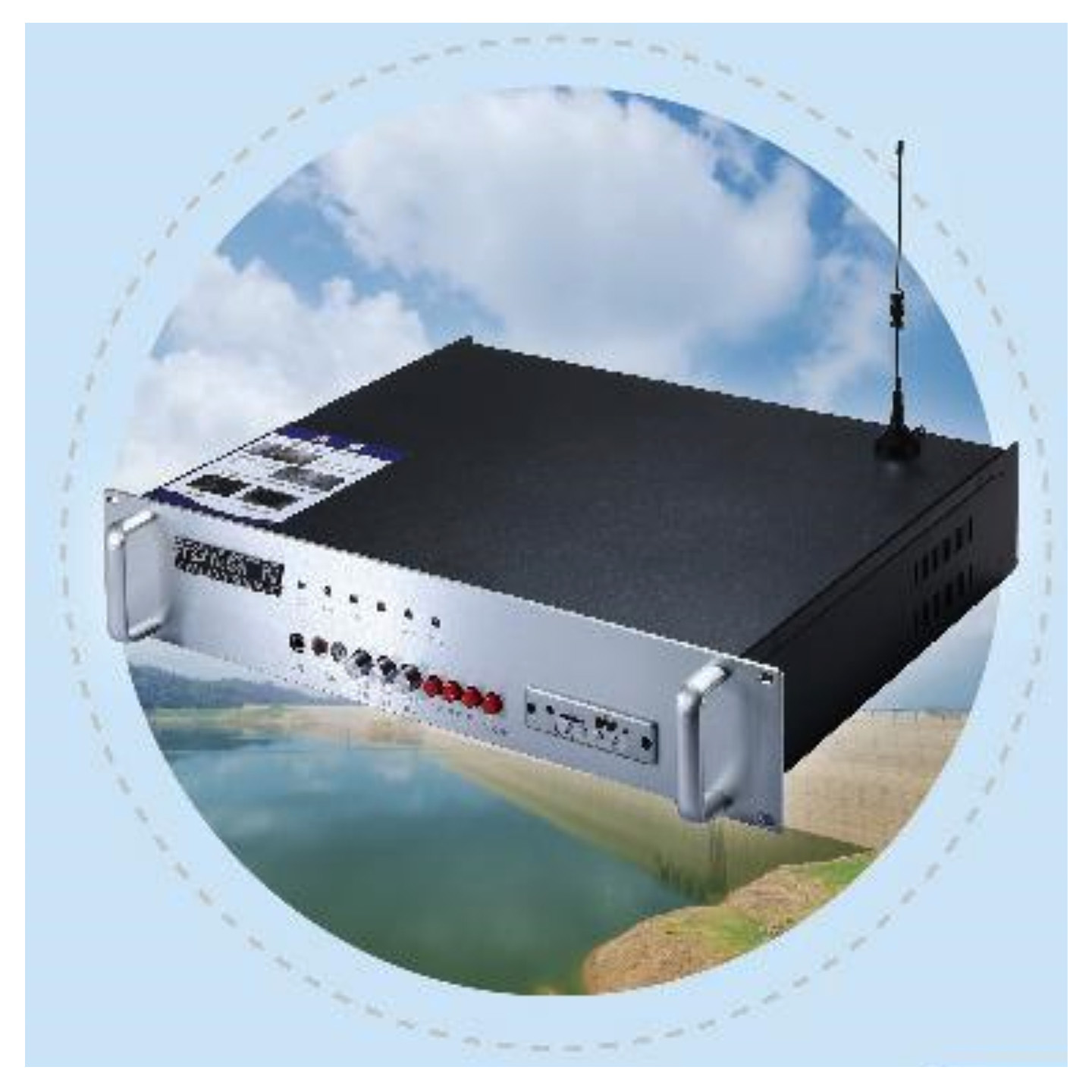

主要由室外采集器和入戶bjq兩部分組成，采集器和bjq以LoRa無線通信方式進行通信連接，通過水位傳感器采集水位信息，再通過無線射頻數據傳輸功能來將水位信息傳達到室內的入戶bjq，當采集器監測到超閾值水位自動觸發bjq啟動語音（聲、光）報警。具有藍色、橙色、紅色三個預警級別，并會及時將預警信息上傳到數據平臺和授權手機。

表1-1  報警級別釋義

1.3

l水位報警：水位越限，立即上報告警信息，并將警報發送至室內預警終端。

l聲光報警：水位超限時，站點立即進行聲光報警，提示附近人員撤離。

短信預警：收到預警短信后會將警報發送至室內預警終端。

手動報警：可通過平臺或手機短信發布報警信息。

l通信功能：支持 GPRS 傳輸水位、雨量實時數據，與預警終端無線自組網通信。

l實時監測：實時采集水位和設備運行狀態信息。

l信息傳輸：將采集到信息通過 GPRS 或短信傳輸?shù)奖O(jiān)控中心。

l存儲功能：此產品循環存儲監測數據，掉電不丟失。

l無線報警距離：2000米

l數據召測：具有GPRS召測系統數據

l權限號碼：10個授權號碼

l具備平安報設置功能，可以設置平安報開啟、關閉狀態

l具備異常報設置功能，當前水位狀態、系統電壓、信號強度、GPRS狀態、系統異常狀態監測開啟上報或關閉上報

1.4

1、GPRS聯網功能，數據自動上傳。

2、定時報

可按照每隔1、2、3、4、6、8、12、24小時上傳數據，包含當前降水量、降水量累計值、瞬時河道水位、電源電壓。定時間隔可以通過本地或遠程設置。

3、小時報

每隔1小時上傳數據，包含1小時內每5分鐘雨量（12組）、降水量累計值、1小時內每5分鐘水位值（12組）、電源電壓。

4、水位采集

每5分鐘采集一次。

水位預警有三個級別，黃色預警值、橙色預警值、紅色預警值。終端給平臺上傳的值為4種：0m——正常水位；0.01m—— 三級黃色預警；0.02m—— 二級橙色預警；0.03m—— 一級紅色預警。

通過定時報和小時報上傳水位數據。

每隔1小時對入戶終端下發當前水位值（默認連發3遍）。

5、水位自動預警

當水位達到預警值，連續判斷持續5秒。則向平臺上報水位加報（只發一次），同時向入戶終端下發水位預警值（連發3遍）。當水位變化（恢復正?；蛏礁呒墑e），再次加報，同時向入戶終端下發水位值。

 如果設置了預警責任人電話號碼，當雨量預警時，會給責任人手機發送預警短信提示。預警責任人號碼可通過本地或遠程進行設置。

6、手動預警發布

平臺預警發布——通過平臺發布水位的三級預警信息。

手機短信發布——通過手機發送水位的三級預警信息。

7、配置參數

可通過本地串口、平臺軟件和手機短信配置參數。

1.5

    （1）數據處理機制

    ·當室外集器判斷水位超過某個閾值后，發送報警信息給對應的報警站，并將此報警信息通過4G全網通傳輸給平臺。

    ·報警信息通過網絡通路，穩定可靠的傳遞給對應的報警站。

    ·室外采集器檢測到水位信息后及時啟動本地聲光語音報警，同時將報警信息發送給室內bjq。

·運行過程中，平臺可以對設備進行自檢，來確定設備當前的運行狀況是否良好。

（2）協議上報機制

遵循《水文監測數據通信規約》  （SL651-2014）的要求。

1.6

l 高度不小于2.5m：

l 采用圓形或方形防腐防銹金屬材料；

l 支架及螺栓等零部件應采用防腐防銹材料進行表面防護：

l 支架上應鑲嵌或噴涂分辨力為5cm的觀測水尺，并噴涂預警指標線名稱和對應數值，預警指標線宜采用藍、橙、紅顏色。
