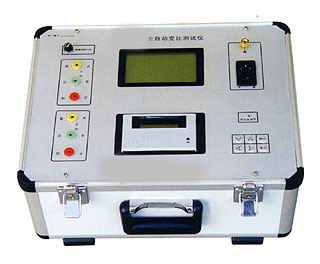

全自動變比測試儀 一、全自動變比測試儀:產品簡介 用變比電橋測量變壓器的變比，操作過程繁瑣，且測量范圍狹窄，己經不適應現代測量的快節奏、{gx}率的要求。為此，我廠采用現代電子技術，研制出了新一代全自動變比測試儀，是電力工業部門的理想測試儀器。 本儀器采用大屏幕液晶漢字顯示、菜單操作，界面友好，變比組別可一次測完。它具有體積小，重量輕，測量范圍寬，jq度高，穩定性好等優點，是替代變比電橋測量變壓器變比最理想的測試儀器。 二、全自動變比測試儀:主要功能及特點 1、自動測量接線組別； 2、自動進行組別變換，可直接測量單相、三相變壓器的變比； 3、自動切換相序和量程；自動校表； 4、輸入標準變比后，能自動計算出相對誤差； 5、一次測量完成，自動切斷試驗電壓； 6、測試結果自動保存，可打印出測試數據，并可存儲20次歷史測量數據，以便查看以前的測試數據。 三、全自動變比測試儀主要技術指標 1、變比測量范圍：1～10000 2、組 別：1～12點 3、精 度：1～1000 0.2級； 1000～10000 0.5級 4、電 源：AC，220V±10%，50Hz 5、使用環境溫度：－5℃～40℃ 6、使用環境濕度：＜85% 7、體 積：430×320×215 mm3 8、重 量：5kg 五、全自動變比測試儀:操作方法 1、聯線： 關掉儀器的電源開關，儀器的A、B、C接變壓器的高壓端，小a、b、c接低壓端。如圖二所示： 圖二 變壓器的中性點不接儀器，也不接大地。接好儀器地線。將電源線的一端插入儀器面板上的電源插座，另一端與交流220V電源相聯。 注意：切勿將變壓器的高低壓接反！ 2、打開儀器的電源開關，稍后液晶屏上出現主菜單，如圖三所示: 圖三此時可 按“↑”鍵，選擇功能菜單。 按“確認”鍵，執行相應功能。 注：選中菜單，菜單文字反向顯示（黑底白字）； 按下按鍵，放開按鍵，為一次按鍵的輸入。 3、接法設置，進入接線方法設置后，液晶屏顯示如圖四所示： 圖四 此時 按“↑”鍵選擇接法（單相，Yy、Y/d、Dd、D/y）。 按“確認”鍵保存接法，返回主菜單。 注：測量三相變壓器時，不知道接線方法，請選擇Dy。 4、設置變比，進入變比設置后，液晶屏顯示如圖五所示： 圖五 此時 按“→”鍵選擇數據位，選中的數據反向顯示。 按“↑”“↓”鍵修改數據。 選中數字后， 按“↑”“↓”鍵，數字由0到9循環變換，如果是{dy}位，數字只能由1到9循環變化，不會出現0。 選中小數點后 按“↑”“↓”鍵，小數點循環移動。 按“確認”鍵保存數據，返回主菜單 5、開機預熱5分鐘后，可開始測量，測量完成后，顯示如圖六所示： 圖六 每次測量完成后，儀器自動保存數據，最多保存20個數據，超過20qc全部數據，并從1開始。 {dy}行左邊顯示本次數據在歷史數據中的位置，右邊顯示歷史數據的個數。 第二行為組別。 第三行左邊為AB相的變比，右邊為AB相的相對誤差，以下依此類推。 如果測單相變壓器，只有前三行顯示。 如果實測變比的相對誤差大于10%顯示“＞10%”，如果實測變比的相對誤差小于－10%，顯示“＜－10%” 按“↑”鍵，查看數據。 按“←”鍵，進入打印菜單，可打印本次數據。打印全部數據，可qc全部歷史數據。 按“確認”鍵，返回主菜單。
