焦化煤氣廠煙氣在線檢測設備
一、產品介紹
煙氣在線監測系統是由山東新澤儀器有限公司專業研發的，可測量SO2、NOX、O2、溫度、壓力、流速（流量）、粉塵、濕度等參數；測量方法根據客戶工況，經過實踐選用客戶適合的；煙氣采樣方法采用高溫冷凝法抽取式；SO2、NOX 測量方法采用紫外差分吸收光譜（DOAS）分析技術；O2 測量方法采用電化學；煙氣溫度測量方法采用熱敏電阻（或熱電偶）；煙氣壓力測量方法采用壓力傳感器；煙氣流速測量方法為微差壓法(皮托管)；煙氣粉塵測量方法為激光散射法；煙氣濕度測量方法為阻容法或干濕氧法；
二、產品優勢
1、預處理系統采用二級冷凝快速除水、降溫，減少氣、水接觸時間，降低 SO2 損耗，配置樣氣濕度報警裝置，保護分析器不被水分污染。采樣探頭運用多級粉塵過濾技術與定時反吹相結合，有效解決探頭易堵塞的難題，適應高塵、高濕、高溫、高腐蝕性等*惡劣環境；
2、分析流量計采用美國進口Dwyer，保證樣氣穩定流入氣體分析器，不受氣體流量波動影響，從而使測量數據更加準確。 預處理系統空開、接線端子采用ABB產品，繼電器、溫控器采用歐姆龍產品，24v電源、溫控模塊、PLC及I/O擴展模塊采用西門子產品。以及配備一拖四信號隔離器，抽氣泵采用德國KNF。
3、分析器氣體室由不銹鋼加工而成，氣體室強壯、成本低，受水分、粉塵的影響小，檢測器與氣體室采用光纖連接，更換方便，維護成本低；反吹箱采用不銹鋼箱體，保證在現場使用過程中不老化腐蝕。
4、智能化設計，自動調零，自動標效，一鍵查漏，一鍵維護等功能，量程超限報警，濕度報警，采樣探頭溫度異常報警、冷凝器溫度異常報警、加熱溫度異常報警、故障報警；
5、取樣探頭采用一體化設計，過濾，加熱，保溫等為一體，適合在高粉塵和高濕的工況條件下正常運行。取樣管采用一體式雙8氣管伴熱保溫設計。
6、采用 PLC 控制，自動化程度高，液晶屏顯示系統流路，采集系統的詳細狀態信息，可作為數據有效性審核的*有利資源；
7、為了防止探頭的堵塞，配內外反吹一體取樣探頭及不銹鋼5升儲氣反吹箱。自動調零，自動反吹，反吹保護，數據上傳與顯示等功能；
8、不用增加 NO2→NO 轉化器，可直接測量 NO2，靈活擴展 CO、CO2 等模塊。

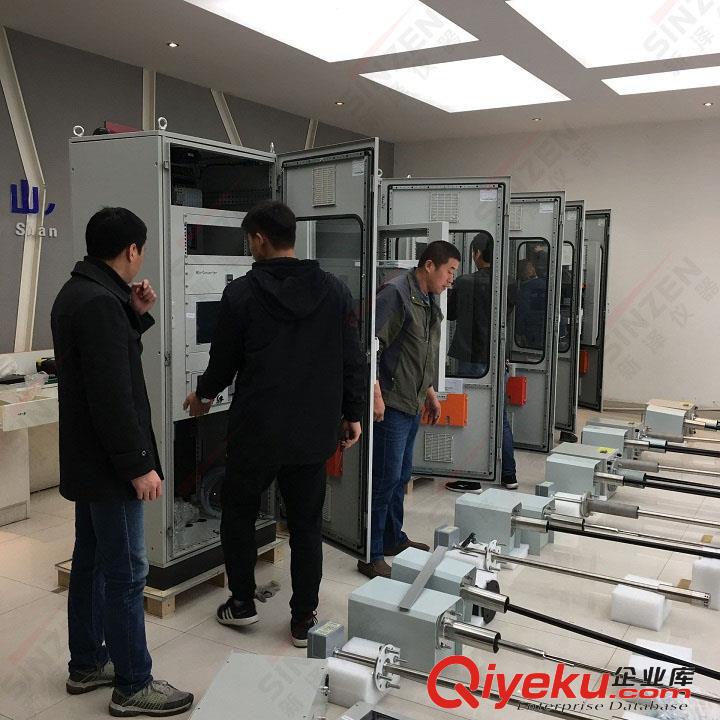

（機柜含有資料儲放架，儀表架為拉開旋轉結構，機柜設計換氣通風過濾裝置）
三、產品各部分技術參數
1、SO2、NOX 分析器表
分析方法：紫外差分吸收光譜技術（SO2/NOX）
SO2 測量范圍： 0-50-100-300-3000（支持雙量程）
NOX 測量范圍：0-50-100-300-3000（支持雙量程）
O2 測量范圍：0-25%
重復性： ≤±1%F.S.
零點漂移：≤ 2%F.S./周；
全幅漂移：≤ 2%F.S./周；
線性誤差：≤±2%F.S.
示值誤差：≤±5%F.S.
響應時間：＜25 秒
用電量：220±10%VAC 100W；
儀用空氣要求：0.4Mpa 以上，無油無水；
4-20mA 輸入接口：2 路，可靈活配置，100 歐負載
4-20mA 輸出接口：4 路，輸出內容可配置，*大帶載能力<800 歐
開關量輸入接口：4 路，可靈活配置
繼電器輸出接口：8 路，輸出內容可配置，DC24V
通訊接口：1 路 232，1 路 485(支持 Modbus 協議)
2、煙氣溫壓流一體化監測儀
2.1煙氣流速監測儀
量程 ：0-40m/s 0-15m/s 可訂制
測量精度：≤±2%F.S.
分析方法： 皮托管法
環境溫度限制 (*低/*高) ：-40～60℃
電源：220±10%VAC
分析器用空氣要求：0.4Mpa 以上，無油無水
響應時間：<1s；
輸出信號：4~20mA，RS485/RS232 靈活配置；
皮托管材質：不銹鋼；
反吹單元：自動反吹，自動調零；
皮托管插入長度：500~1700mm 可選（訂制）；
壓力變送器量程：-10~10kPa、 *小±200Pa 或其它訂制量程；
介質溫度范圍：-40~500℃；
2.2 煙氣壓力監測儀
量程(高/低) ：±10Kpa
測量精度：≤±2%
分析方法：靜壓傳感器
環境溫度限制 (*低/*高)：-40～60℃
用電量：5w
輸出信號型式：（4～20）mA， RS485/RS232 靈活配置
2.3 溫度監測儀
量程(高/低) ：0-300/800℃可定制
測量精度：≤±2%
分析方法： 熱電阻（或熱電偶）
環境溫度限制 (*低/*高)：-40～60℃
用電量：2W
輸出信號型式： （4～20）mA ，RS485/RS232 靈活配置
焦化煤氣廠煙氣在線檢測設備
3、O2 分析器
分析方法：電化學
量程：（0-25）%
線性誤差：≤±2%F.S.
零點漂移：≤±1%F.S.
量程漂移：≤±1%F.S.
響應時間：<15s
用電量（kVA）：<3W
輸出信號型式：4-20mA
4、粉塵儀
工作原理：激光后向散射測量
測量范圍：(0～100,500,1000,2000,4000)mg/m3，可設定
測量誤差：±2%FS
零點漂移：±2%F.S./24h
量程漂移：±2%F.S./24h
響應時間：≤ 10s
電源要求：DC24V/0.3A
工作溫度： -20℃～50℃
模擬輸出：(4～20)mA
外型尺寸：205mm×160mm×160 mm (H×W×D)
防護等級：IP66
5、濕度監測儀
測量范圍：H2O：0～40.00%（體積百分比）（可選）
供電電源：220V AC
濕度傳感器：阻容式（瑞士進口）
儀器重量：約10 kg
溫度傳感器：PT100鉑電阻
精度：0～40.00% H2O：±2%
環境溫度：變送器：-10℃～+55℃，探頭：0～180℃（探頭電纜除外）
重復性： 0～40.00% H2O：±1%
穩定性： 0～40.00% H2O：±1%F.S./7d
環境濕度：＜95%RH
響應時間：T90＜6s
樣氣流量：（2～6）L/min
傳感器壽命：大于2年（正常使用）
模擬輸出（2組）： 溫度與濕度，4-20mA
變送器壽命：大于5年（正常使用）
通訊：RS232（標配）
GB3095－1996 《大氣環境質量標準》
GB13223-2003 《火電廠大氣污染物排放標準》
GB18485-2007 《生活垃圾焚燒污染物控制標準》
HJ/T75-2007 《火電廠煙氣排放連續監測技術規范》
CJJ90—2002 《城市生活垃圾焚燒工程技術規范》
CJ/T118—2002 《城市生活垃圾焚燒爐技術規范》
HJ/T76-2007 《固定污染源排放煙氣連續監測系統技術要求及檢測方法》
GB16297-1996 《大氣污染物綜合排放標準》
GB/T16157-1996 《固體污染源排氣中顆粒物測定與氣態污染物采樣方法》
GB9078-1996 《工業爐窯大氣污染物綜合排放標準》
GB 3095-1996 《環境空氣質量標準》
GB12519-1990 《分析器器通用技術條件》
