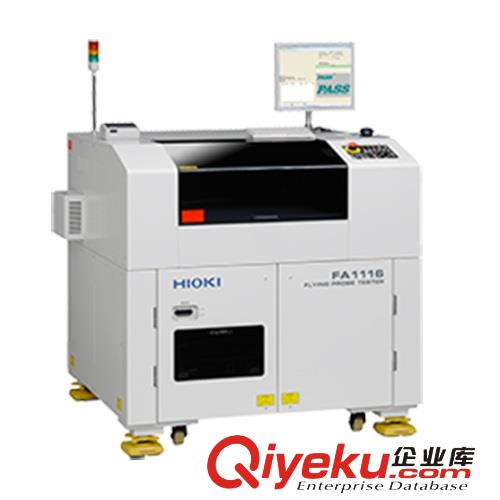

日本日置飛針測試機FA1116_ 衡鵬企業
——Max.100點/秒的高速測試，針痕深度減半
日本日置飛針測試機FA1116特點
·電容法測量,高速光板測試機
·Max.100點/秒的高速測試
·鍍金基板及微細線路基板的測試時間提升30%
·搭配新型探針CP1702-01以及{zy}軟著陸控制，實現微細線路的高速測試
·通過5aF的高分辨率的電容法測量，可檢出單獨線路欠缺的微細不良
·從一般的光板到FPC、BGA、CSP、MCM等微細、高精密基板都可檢測
·最小焊盤尺寸15um
·除電容法測量外，標準配備電阻、電感、二極管以及電壓測量。另外通過MLCC測量功能，在JIS規格要求下也可實現電容測量。
·通過豐富的測量功能及選件單元的結合，減少待測基板在現場的停放時間
飛針測試機FA1116規格
手臂數量 2
測試步數 最多40,000步/piece
300,000步/sheet
測試范圍 DC測量功能
電阻:400μΩ~40MΩ
電容:4μF~400mF
二極管、三極管(VF):0~25V
齊納二極管(VZ):0~25V
短路:400mΩ~40kΩ
開路:4Ω~4MΩ
電壓:0~25V
AC測量功能
電阻:100Ω~100MΩ
電容:10fF~10μF
電感:10μH~100mH
測試時間 Max.100points/s
(0.1mm移動, 2アーム同時プロービング, 容量測定時)
探針可測區域 610W×510D mm
可測基板尺寸 厚度:0.1~3.2mm
外形:50W×50D~610W×510mm
元件搭載范圍:上測10mm(含板厚),下側:0.1mm
基板傳送 無自動傳送規格
電源 AC200V±10%(單相)50/60Hz,3kVA
尺寸·重量 1443W×1656H×1185D mm,1000kg
了解更多：http:///flying_probe/fa1116.htm
